Hace unas semanas, mi pareja me comentó que había visto a un compañero del trabajo con un aparatito que le pareció interesante, el aparato en cuestión era un semáforo activado por sonido, para usarlo como método de concienciación y control de ruidos en su clase (ambos son maestros de primaria).
La idea me pareció muy interesante y decidí intentar replicar el aparato usando Arduino, para lo cual me puse a investigar que haría falta, a nivel de componentes y de software, para llevar acabo dicho proyecto.
Después de unas pocas horas de investigación por internet, encontré una serie de proyectos que se ajustaban a mis necesidades, si bien no al 100%, lo suficiente como para re interpretarlos a mi gusto.

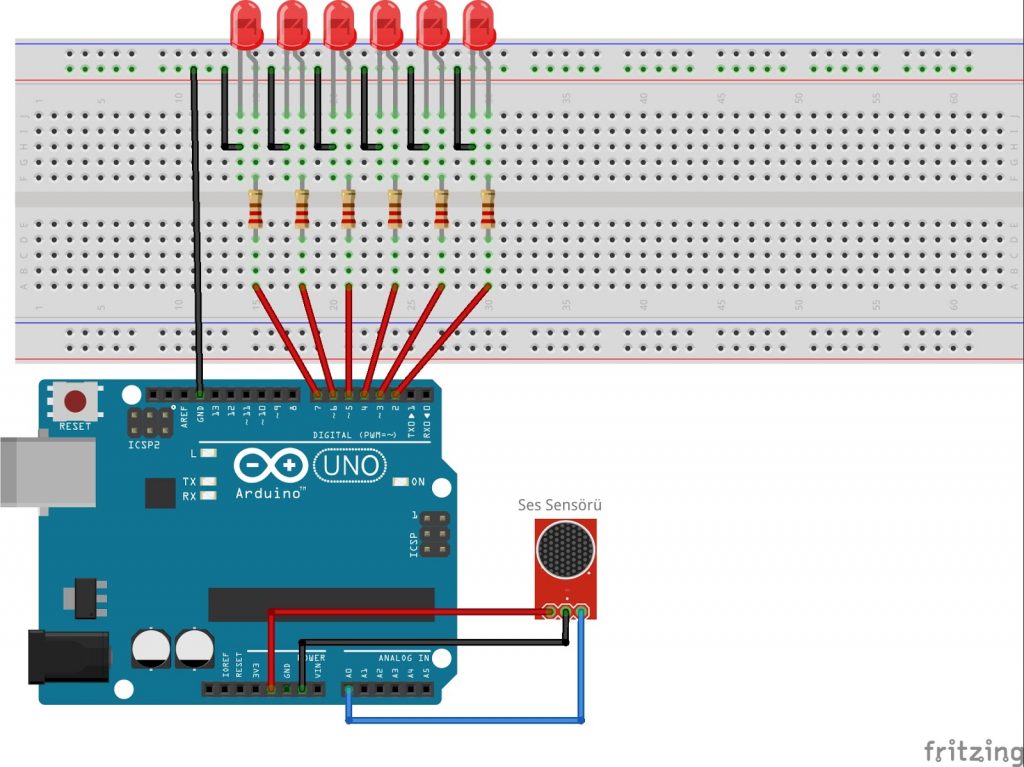

Este gráfico/esquema de conexiones obtenido de la web de un aficionado a Arduino de Rumanía me dio un punto de partida con el que trabajar, si bien hube de realizar alguna modificación en el diseño ya que pretendo usar luces led de 12v para el proyecto en lugar de pequeños led alimentados a 3,7v.
Para poder usar la luces con la potencia deseada, tengo que usar una placa de cuatro Reles con alimentación externa, como la presentada en la imagen.
Esta placa de reles vendría a sustituir a los leds mostrados en el primer gráfico. Esta circunstancia nos obliga a modificar el diseño para ajustarlo a 4 «salidas» en lugar de las 6 mostradas anteriormente.
En esta ocasión el hecho de usar 4 salidas es acciedental ya que no hay placas de 3 reles o yo no las he encontrado, pero aprovechando esta circunstancia, voy a usar los tres primeros reles para controlar las luces del semáforo y el cuarto para activar un zumbador o buzzer cuando el sonido ambiente llegue a cotas muy altas, como refuerzo a la luz roja del semáforo.

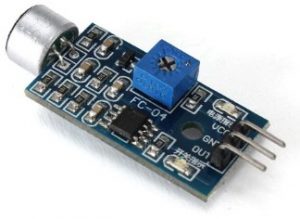

Llegados a este punto, se hace imprescindible el añadir un módulo regulable de sensor de audio, y que sea este sensor el que envíe las lecturas de sonido ambiente a Arduino, para que este decida que relé activar en la placa de reles.
Llegados a este punto y teniendo ya una idea de los componentes básicos para la realización del proyecto en sí, ha llegado la hora de realizar un pequeño listado de materiales necesarios que en mi caso he determinado oportunos:
LISTADO DE MATERIALES:
- 1 x Arduino o compatible
- 1 x Módulo de 4 reles
- 1 x Módulo sensor de audio
- 3 x Bombilla T10 led de 5w
- 1 x Zumbador (buzzer) de 12v
- 1 x Placa de prototipos (breadboard)
- 10 x cables de colores para prototipos
- 1 x Fuente de alimentacion 12v DC
- Cables para conectar bombillas y zumbador a los reles (reciclamos cualquier cable viejo)
Algunos de estos materiales, como los cables para las bombillas o la fuente de alimentación de 12v se pueden encontrar rebuscando entre los trastos de casa, lo cual nos ahorra unos eurillos que nos vendrán de lujo para lo que queramos. Siempre es recomendable usar material reciclado, no solo por el ahorro, si no por la satisfacción de dar una segunda vida a algo que estaba avocado a acabar en la basura.
Una vez realizado un listado de lo necesario para llevar acabo este proyecto, pasamos a la fase de ejecución del mismo, la cual comentaré en la parte 2 de este articulo.
